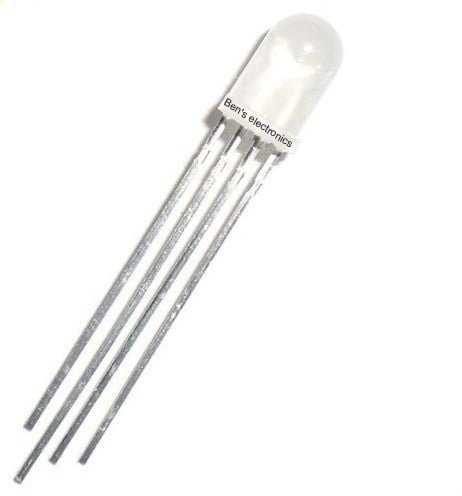

led rgb 5mm diffuus gez. cathode
€0,25
Prijs met korting
€0,25
Normale prijs
Ga direct naar de productinformatie
led rgb 5mm diffuus gez. cathode
€0,25
Prijs met korting
€0,25
Normale prijs

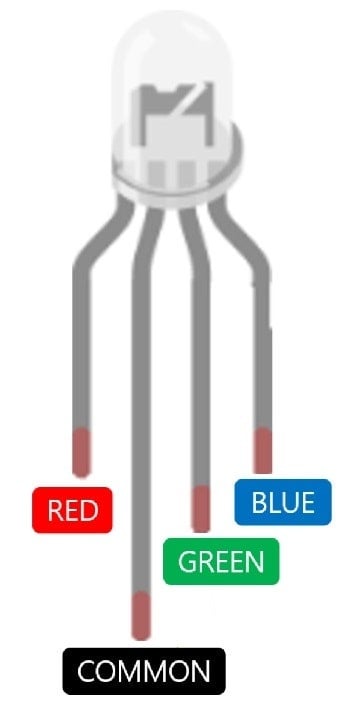

Vergeet niet om voorschakelweerstanden te gebruiken. Aangezien deze LED een gemeenschappelijke kathode heeft, moeten de weerstanden in serie met de anode van elke kleur worden geplaatst.
Voedingsspanning (\(V_f\)) per Kleur (bij \(I_f = 20mA\))
| Kleur | Parameter Symbool | Testcondities | Min. (V) | Typ. (V) | Max. (V) | Eenheden |
|---|---|---|---|---|---|---|
| Rood | \(V_f\) | \(I_f = 20mA\) | 1.8 | 2.0 | 2.2 | V |
| Groen | \(V_f\) | \(I_f = 20mA\) | 3.0 | 3.2 | 3.4 | V |
| Blauw | \(V_f\) | \(I_f = 20mA\) | 3.0 | 3.2 | 3.4 | V |
Dominante Golflengte (\(\lambda_d\)) per Kleur (bij \(I_f = 20mA\))
| Kleur | Parameter Symbool | Testcondities | Min. (nm) | Typ. (nm) | Max. (nm) | Eenheden |
|---|---|---|---|---|---|---|
| Rood | \(\lambda_d\) | \(I_f = 20mA\) | 622 | 623 | 625 | nm |
| Groen | \(\lambda_d\) | \(I_f = 20mA\) | 517 | 520 | 523 | nm |
| Blauw | \(\lambda_d\) | \(I_f = 20mA\) | 465 | 468 | 471 | nm |
Gewenste Doorlaatstroom (\(I_f\))
| Parameter | Symbool | Testcondities | Waarde | Eenheden |
|---|---|---|---|---|
| Gewenste doorlaatstroom (aanbevolen) | \(I_f\) | \(I_f = 20mA\) | 20 | mA |
Om de juiste weerstand voor deze led pins te berekenen, kunt u onze calculator gebruiken:
