TPA3118 audioversterker 2x30W stereo met Bluetooth
TPA3118 audioversterker 2x30W stereo met Bluetooth
TPA3118 audioversterker 2x30W stereo met Bluetooth

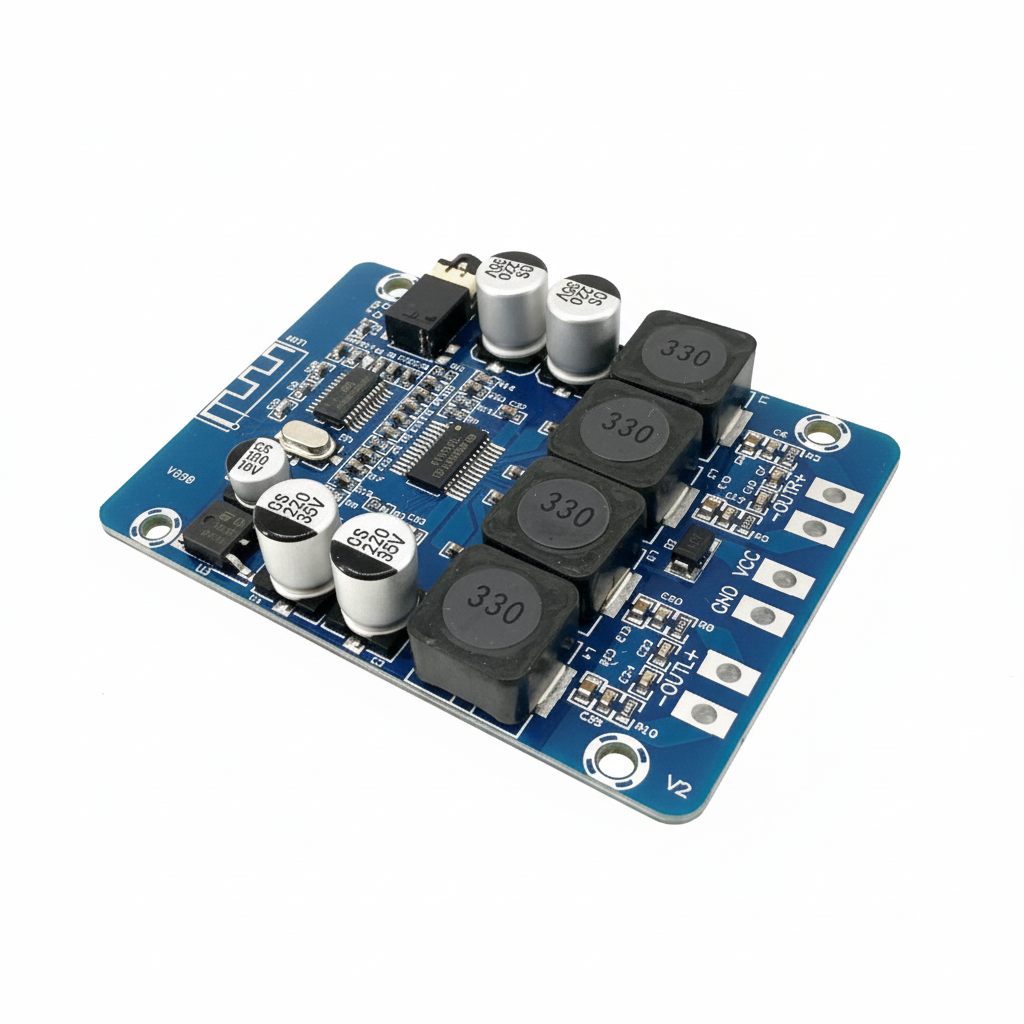

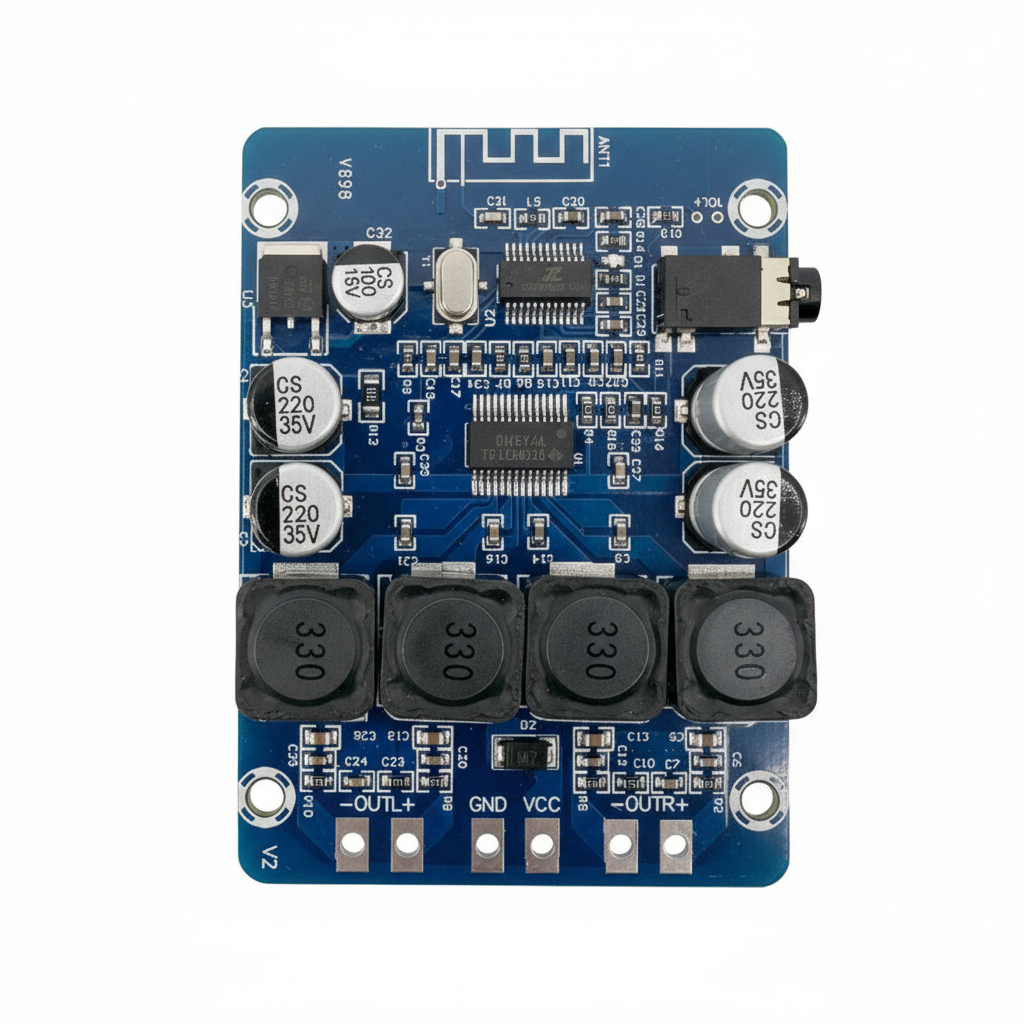

Stereo eindversterkermodule die werkt in digitale klasse D. Het versterkercircuit is gebaseerd op de geïntegreerde TPA3118-chip.
Het maximale uitgangsvermogen van de stereo is 2 x 30W of 1 x 60W voor mono. In tegenstelling tot vergelijkbare ontwerpen heeft de versterker twee audiosignaalingangen: een standaard AUX Jack 3,5 mm lineaire ingang voor het aansluiten van een kabel of een draadloze Bluetooth-ingang voor draagbare apparaten zoals: tafel, smartphone.
De versterker kan met succes worden gebruikt in zijn eigen akoestische audioontwerpen. De voedingsspanning van het systeem met een spanning variërend van 8V tot 26Vdc. Het hele eindversterkercircuit is gemonteerd op een professioneel gemaakte dubbelzijdige printplaat met metallisatie van gaten. Assemblage van SMD-elementen. Gemakkelijke en duidelijke manier om verbinding te maken. Een ideaal element voor het bouwen van actieve draadloze luidsprekers. Dankzij de voedingsspanning van 8V tot 26V is het ideaal voor autoaudiotoepassingen.
Technische gegevens:
- stereo audio eindversterker
- tweekanaals audioversterker - TPA3118-chip
- audio-eindversterker die werkt in digitale klasse D
- stereo uitgangsvermogen: 30W + 30W
- mono uitgangsvermogen: 60W
- audio-ingangssignaal: draadloze Bluetooth-stream
(ingebouwde Bluetooth-audio-ontvanger)
- Bluetooth-bereik tot 10 meter
- standaard AUX-lijningang - Jack-connector 3,50 mm
- voedingsspanning: 8V tot 26Vdc
- voedingsconnector voor het solderen van draden
- luidsprekerbelastingsimpedantie: 4Ω 6Ω 8Ω
- connector voor het aansluiten van luidsprekers voor het solderen van draden

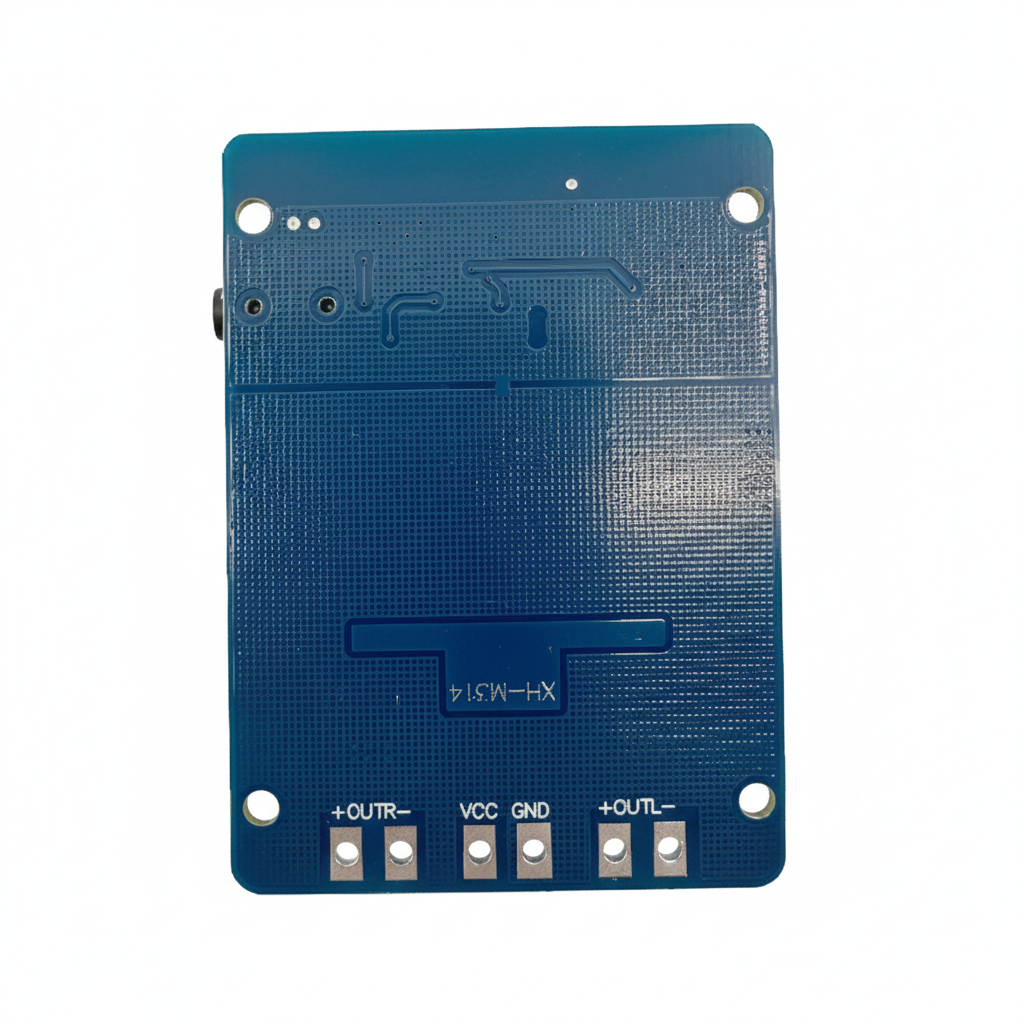

- professioneel gemaakte PCB
- dubbelzijdig met metallisatie van gaten en soldeermasker
- Bluetooth-antenne in de vorm van een spoor op de printplaat
- hoogwaardige SMD-assemblage van elektronische componenten
- afmetingen printplaat: 52 mm x 71 mm
